Dağıtım Transformatörleri

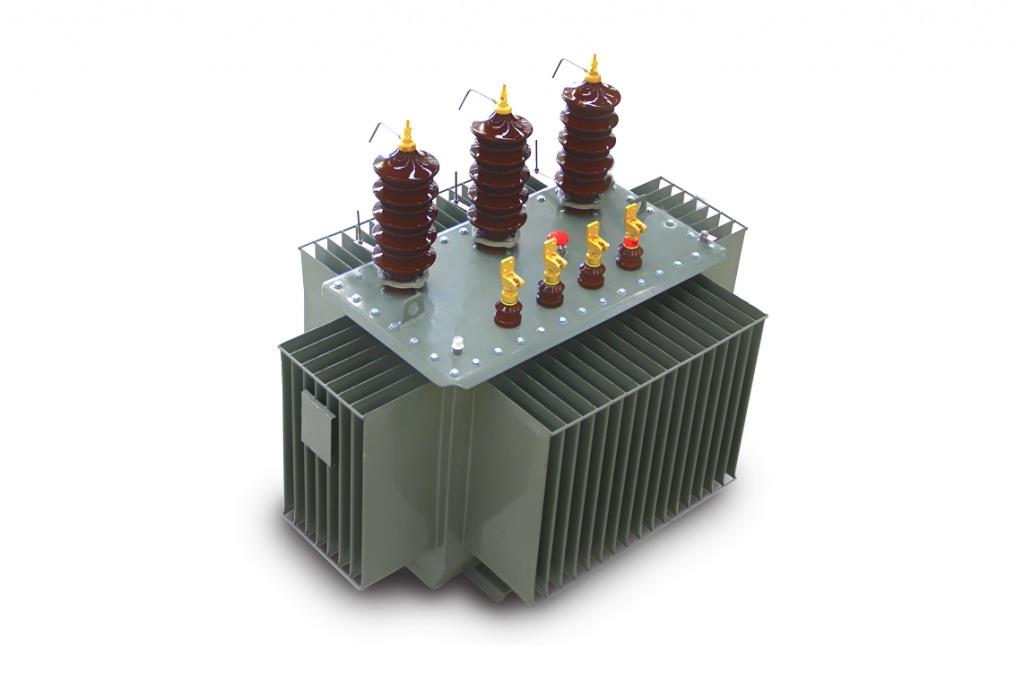

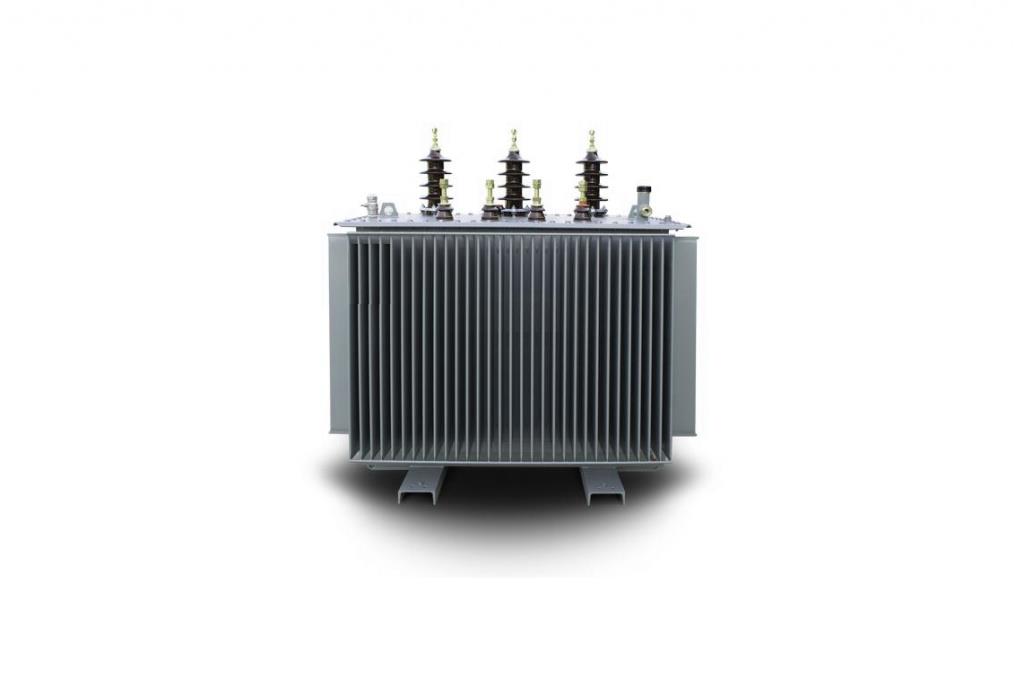

- Hermetik Tip Dağıtım Transformatörleri
Teknik Özellikler
- Güç Aralığı : 25 kVA ile 2500 kVA arası tüm standart ve ara güçlerde
- Gerilim Araliği : 0-36 kV arası tüm gerilim seviyelerinde
- Faz Sayısı : 1 faz veya 3 faz seçenekleriyle
- Kademe Cinsi : Boşta veya yükte kademe değiştiricili
- Soğutma Şekli : ONAN ve/veya ONAF
- Kulanım Yeri : Dahili ve/veya Harici alanlarda
- Kayıp Sınıfı : Standart üretim A sınıfı (AoAk); opsiyonel müşteri ihtiyaçlarına göre
- İletken Çeşidi : Alüminyum ve/veya bakır
- Terminal Türü : Porselen izolatörlü, fişli tip (plug-in),kablo kutulu, yandan çıkışlı
Yapısı
Atmosfere tam kapalı olarak dizayn edilir. Transformatörün iç basıncı özel donanımlar kullanılarak yağ basım esnasında ayarlanır. Transformatör yükte iken termik etkilerden dolayı ısınan izolasyon sıvısındaki (yağdaki) hacim genleşmesini, elastik yapıya (genleşip-daralan) sahip olan, aynı zamanda soğutma görevini yerine getiren dalga duvar yapısındaki kazan üzerinden tolare eder. Transformatör içerisinde tamamen yağ dolu olabilmesi ( hiç hava olmaması) için özel vakum odalarında yağ basım işlemi gerçekleştirilir. Çekirdek ve bobin yapısı genleşme depolu transformatör ile aynıdır.
Avantajları
- Atmosfere kapalı olduğundan, izolasyon yağı oksijen ile temasa geçmez ve oksitlenmeden kaynaklanan izolasyon bozulmaları ortadan kalkmış olur. Transformatörün izolasyon açısından ömrü; ve dolayısıyla trafonun kullanım ömrü uzatılmış olur.
- Normal şartlar ve kullanım altında temizlik haricinde periyodik bir bakım gerektirmez.
- Genleşme deposu olmadığından boyutsal olarak yüksekliği azalır. Buda yüksekliğin sorun olduğu trafo merkezlerinde avantaj sağlar.
-
En Önemli Dezavantajı
- Yerinde müdahale, bakım ve onarım ihtimali azdır. Hermetik basınç ayarının bozulduğu veya bozulacağı her durumda tekrar vakum altında gerekli donanımla hermetik basınç ayarı gerektirir.

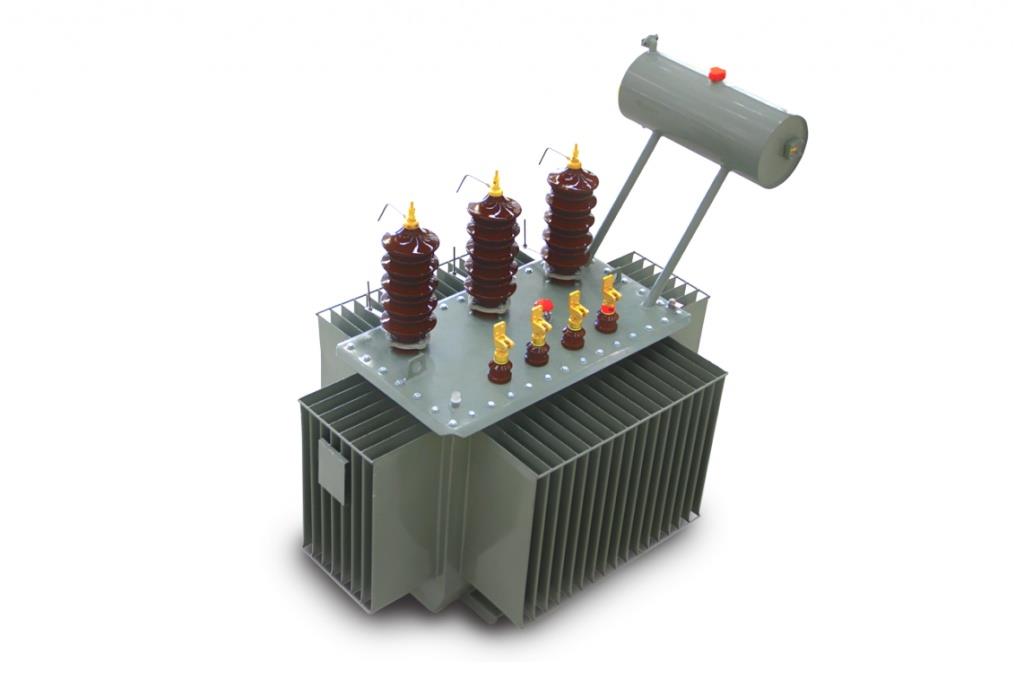

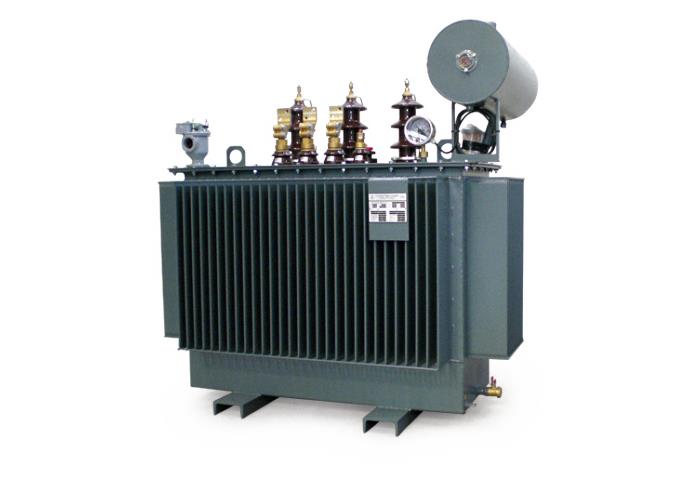

- Genleşme Depolu Dağıtım Transformatörleri
Teknik Özellikler
- Güç Aralığı : 25 kVA ile 2500 kVA arası tüm standart ve ara güçlerde
- Gerilim Araliği : 0-36 kV arası tüm gerilim seviyelerinde
- Faz Sayısı : 1 faz veya 3 faz seçenekleriyle
- Kademe Cinsi : Boşta veya yükte kademe değiştiricili
- Soğutma Şekli : ONAN ve/veya ONAF
- Kulanım Yeri : Dahili ve/veya Harici alanlarda
- Kayıp Sınıfı : Standart üretim A sınıfı (AoAk); opsiyonel müşteri ihtiyaçlarına göre
- İletken Çeşidi : Alüminyum ve/veya bakır
- Terminal Türü : Porselen izolatörlü, fişli tip (plug-in),kablo kutulu, yandan çıkışlı
Yapısı
Atmosfere açık olarak dizayn edilir. Herhangi bir basınç ayarı gerektirmez. Sadece izolasyon yağı seviye ayarı gereklidir. Genleşme deposu izolasyon yağının genleşmesini, içerisindeki hava boşluğunun atmosfere atılması ve geri çekilmesi ile tolere eder. Genleşme deposu izolasyon yağının maksimum genleşmesine göre dizayn edilir ve dolum yapılırken, seviye bu genleşme miktarına göre ayarlanır. Hava alışverişi nemlenmeye karşı; nemi alan ve nemlendiğinde değiştirilen bir hava kurutucusu üzerinden gerçekleşir.
Avantajları
- Transformatörün içerisinde hiçbir surette tehlikeli bir basınç oluşmayacaktır. Dolayısıyla aşırı yükte basınç problemleri yaşanmayacaktır.
- Metaldeki deformasyon genleşme olmadığından daha az olacaktır.
- Yerinde bakım/onarım için daha uygun bir yapısı vardır.
-
En Önemli Dezavantajı
- Periyodik olarak kontrol, test, değişim ve bakım gerektiren unsur ve elemanlara sahiptir.

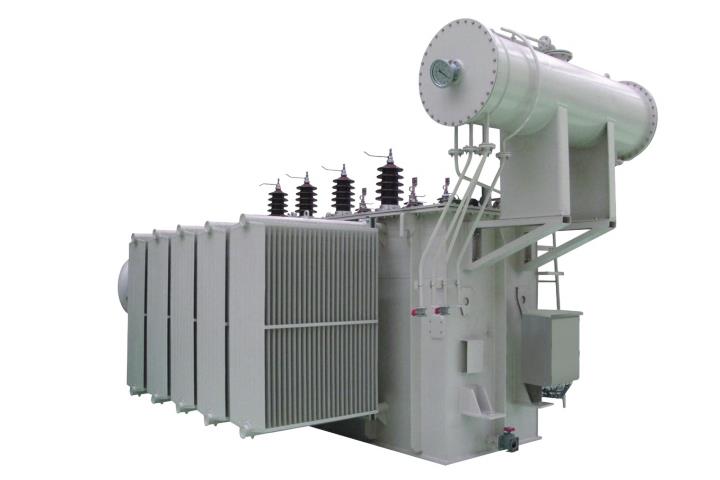

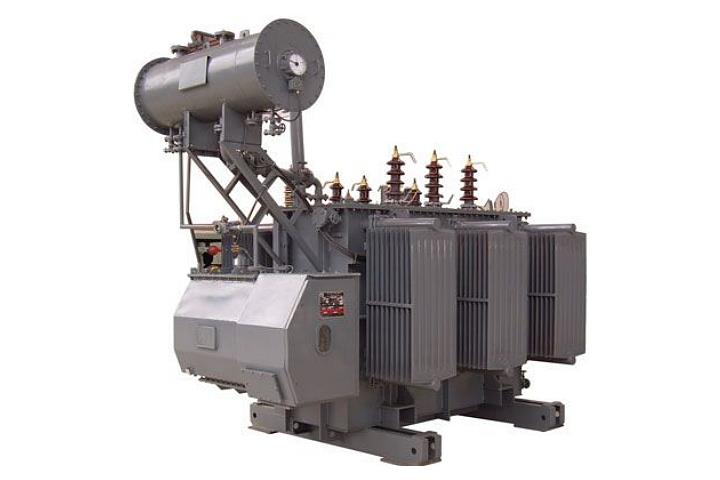

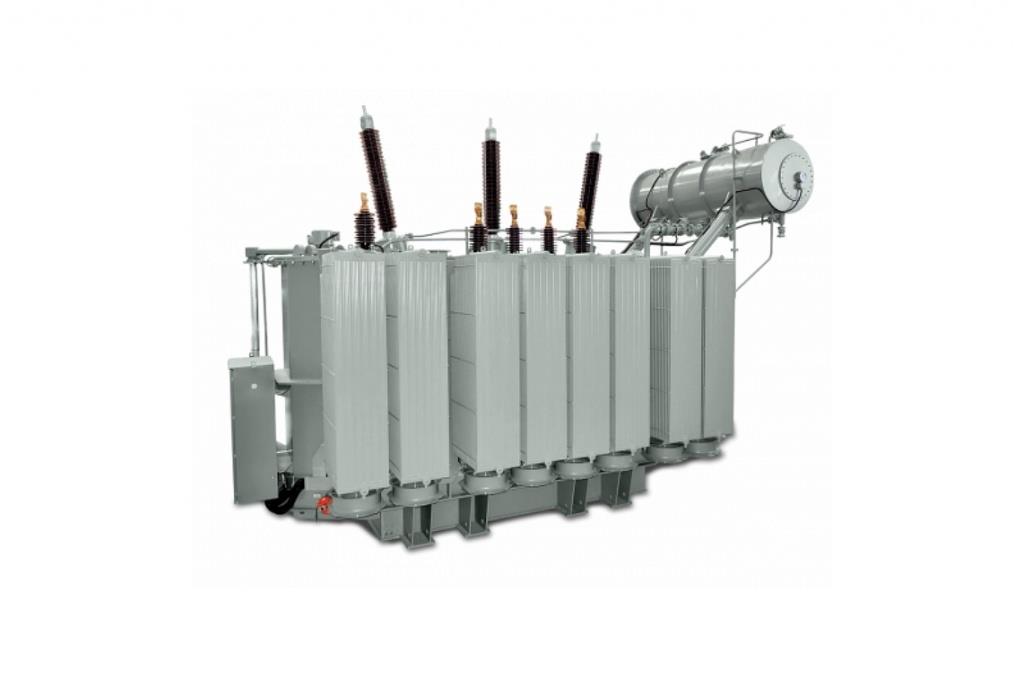

Güç Transformatörleri
- Güç Trafoları
Teknik Özellikler

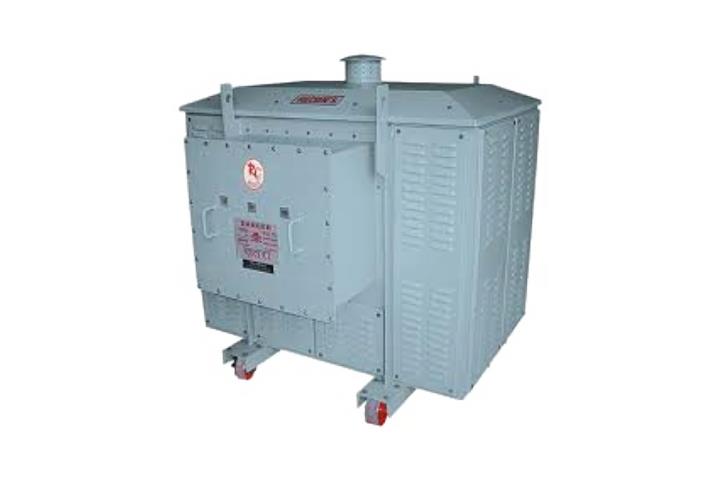

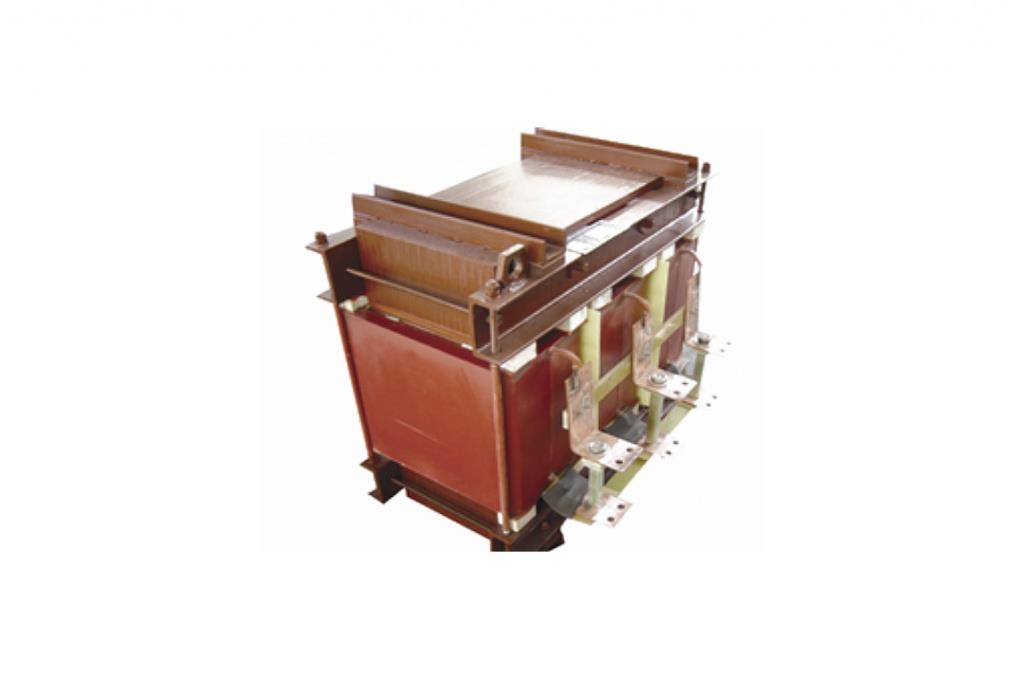

Özel Tip Transformatörleri
Teknik Özellikler
- Güç Aralığı : 25 kVA ile 2500 kVA arası tüm istenilen güçlerde
- Gerilim Araliği : 0-36 kV arası tüm gerilim seviyelerinde
- Faz Sayısı : 1 faz veya 3 faz seçenekleriyle
- Kademe Cinsi : Boşta veya yükte kademe değiştiricili
- Soğutma Şekli : ONAN ve/veya ONAF
- Kulanım Yeri : Dahili ve/veya Harici alanlarda
- Kayıp Sınıfı : Müşteri ihtiyaçlarına göre
- İletken Çeşidi : Bakır
- Terminal Türü : Müşteri ihtiyaçlarına göre
Yapısı
Müşterinin sanayide, dağıtımda ve diğer tüm alanlardaki her türlü yeni ve/veya değişen ihtiyaçlarına cevap verebilecek özel tip transformatör ihtiyaçlarını; her safhasını müşteri ile karşılıklı istişare ederek, her türlü ihtiyacı dinleyerek ve tavsiyelerde bulunarak çalışmalar yapan teknik ekibimiz, ihtiyacı projelendirip hemen uygulamaya dökerek karşılamaktadır.
