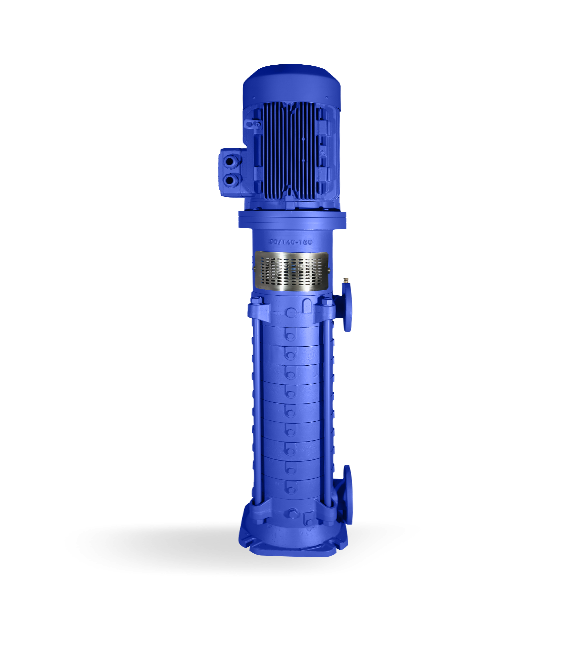

Düşey Milli Çok Kademeli Pompalar

Basma Flanşı : DN 32 – DN 150
Debi : 400 m³/h
Basma Yüksekliği : 450 m
Frekans : Üç Fazlı 50 Hz - 60 Hz*
Akışkan Sıcaklığı : -25 °C'den + 140 °C'ye kadar
Maksimum Çalışma Basıncı: 25 bar (63 bar)*



POMPA DİZAYN ÖZELLİKLERİ



-Düşey milli, parçalı gövdeli, difüzörlü, çok kademeli, kapalı çarklı santrifüj pompalar.
-DN 32’ den DN 150 basma flanş çapına kadar 8 model.
-Emme flanşları TS EN 1092 - 2 / PN 16’ ya, basma flanşları TS EN 1092 - 2 / PN 40 (PN 63)’ e uygundur. (paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092 - 1 standardı ilgili basınç sınıfına uygundur.)
-ARS-DY pompalar IEC yapı büyüklüklerine uygun yüksek verimlilik sınıfında elektrik motorları ile kullanılır.
-Pompa ve motor milleri birbirlerine elastik kavrama ile bağlanır.
-Bütün çarklar ISO 1940 sınıf 6.3’ e uygun dinamik veya statik olarak dengelenir.
-Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmektedir.
-Dönme yönü motor tarafından bakılınca saat yönünün tersindedir.
-ARS-DY tipi pompalarda standart olarak “gres yağlı” rulman kullanılmaktadır. Pompaların alt tarafında kullanılan kaymalı yataklar ise basılan sıvı ile yağlanmaktadır.





Monoblok Pompalar

Basma Flanşı : DN 32 – DN 150
Debi : 500 m³/h’ye kadar
Basma Yüksekliği : 100 m’ye kadar
Çalışma Sıcaklığı : -25 ˚C den+140 ˚C’ye kadar*
Gövde Basıncı (Pmaks) : 10 bar (16 bar)*





POMPA DİZAYN ÖZELLİKLERİ

-Yatay milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı monoblok santrifüj pompalar.
-Gövdenin ana boyutları TS EN 733 standardlarına uygun.
-EU 547/2012 enerji regülasyonuna göre tasarım.
-Emme ve basma flanşları TS EN 1092 - 2 / PN 16’ ya uygundur. Çelik veya paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092 - 1/ PN 16‘ ya uygundur. İsteğe bağlı olarak ANSI/ASME flanşlı olarak da üretim yapılabilmektedir.
-Pompalar IEC yapı büyüklüklerine uygun yüksek verimlilik sınıfında elektrik motorları ile kullanılır.
-Bütün çarklar ISO 1940 sınıf 6.3’ e uygun dinamik veya statik olarak dengelenmektedir.
-Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmiştir.
-Dönme yönü motor tarafından bakılınca saat yönündedir.
-Monoblok pompalar, aynı hidrolik özellikteki norm santrifüj pompalara göre daha küçük ve hafiftir.
-İsteğe bağlı olarak pompalar aşınma halkalı ve/veya mil burçlu imal edilebilir.
-Pompa mili motor miline geçme mil veya rijit kaplin ile bağlanmıştır ve pompanın eksenel ve radyal kuvvetleri motor rulmanları tarafından karşılanmaktadır.

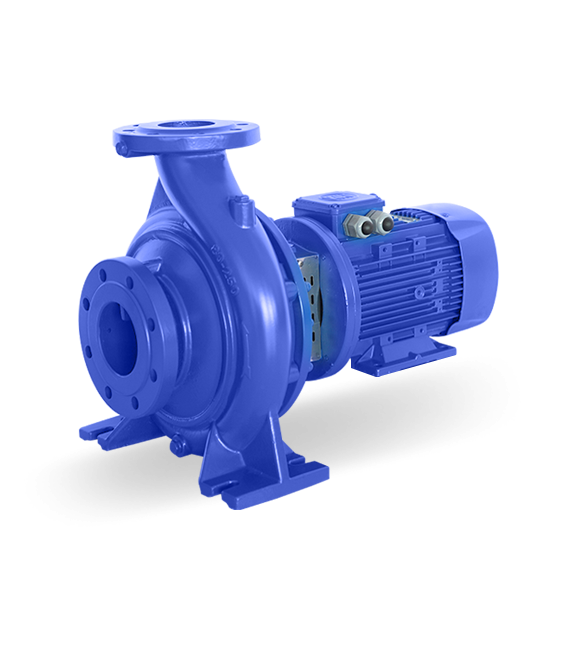

Tek Kademeli Uçtan Emişli Pompalar



Basma Flanşı : DN 32 – DN 250
Debi : 1700 m³/h’ye kadar
Basma Yüksekliği : 100 m’ye kadar
Çalışma Sıcaklığı : -25 ˚C den + 140 ˚C’ye kadar*
Gövde Basıncı (Pmaks) : 10 bar (16 bar)*











POMPA DİZAYN ÖZELLİKLERİ



-TKF serisi aşındırıcı olmayan, büyük katı parçacıklar içermeyen sıvıları basmaya uygun tasarlanmıştır.
-Tek kademeli pompalardır ve motor ile bağlantısında kaplin kullanılması sayesinde gerektiğinde motoru veya pompayı yerinden oynatmadan ayrılabilme olanağı sunar.
-Salyangozun genel ölçüleri TS EN 733 - DIN 24255 standardına uygundur.
-Emme ve Basma flanşları TS EN 1092-2/PN 16 standardına uygundur.
-TKF serisinde kapalı çark kullanılır ve bu çarkta eksenel yüklerin minimize edilmesi için kanatlar arasında dengeleme delikleri bulunur, dinamik yükler içinde balansı alınmıştır.
-Mil sızdırmazlığında yumuşak salmastra kullanılır. Talebe göre mil sızdırmazlığını mekanik salmastra ile de sağlanabilir.
-Tasarımı sayesinde gerekli durumlarda çarkı rulmanları ve salmastrası kolaylıkla değiştirilebilir.
-TS EN 733 standartlarına uygun 29 modele ek olarak 10 tamamlayıcı model tasarlanmıştır. Tamamlayıcı modellerin ana boyutları diğer üreticilere göre farklılık gösterebilir.
-Bütün çarklar ISO 1940 sınıf 6.3’e uygun olarak statik ve dinamik olarak dengelenmektedir.
-Pompa dönüş yönü; motor tarafından bakıldığında saat ibresi yönündedir.
-İsteğe bağlı olarak pompalar mil burçlu ve/veya aşınma halkalı imal edilebilir.

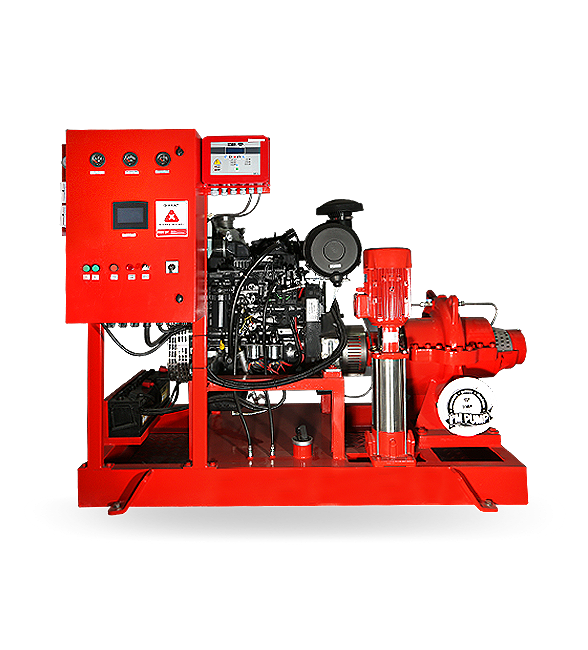

Yangın Pompası (NFPA 20)



Debi: 2500 m³/h

Basma Yüksekliği: 180 m

Frekans: Üç Fazlı 50 Hz - 60 Hz*

Akışkan Sıcaklığı: -0 °C’den + 60 °C’ye kadar

Maksimum Çalışma Basıncı: 16 - 20 Bar

POMPA DİZAYN ÖZELLİKLERİ

-NFPA yangın pompalarının özel öneminden dolayı malzeme ve performans özelliklerine göre standart geliştirilmiştir. NFPA 20’ye uygunluk için bu şartların yerine getirilmesi gerekmektedir. Bu şartlara göre yangın pompalarının diğer pompalardan oldukça farklı oldukları görülür. Yangın pompaları ömürleri boyunca maksimum güvenilirlik ve net çıkış basınç değerini sağlaması amacıyla tasarlanıp üretilir.

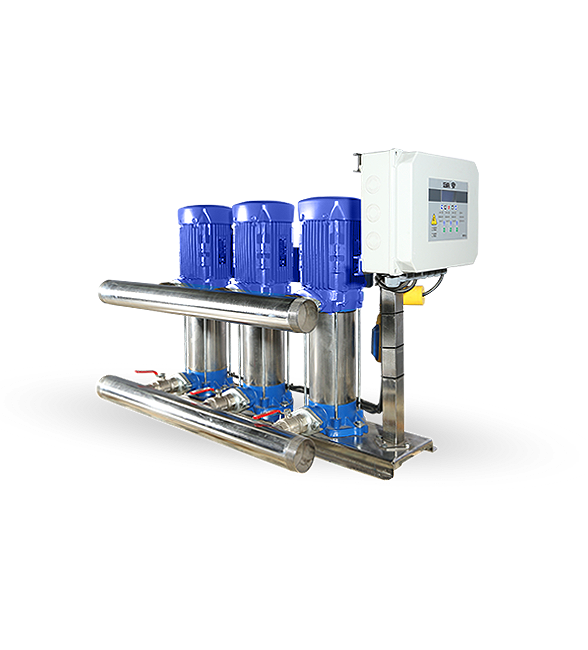

Hidrofor Pompaları



Debi : 56 m³/h

Basınç : 150 m

Frekans : Üç Fazlı 50 Hz - 60 Hz*

Akışkan sıcaklığı : -0  ˚C'den + 60  ˚C'ye kadar

Maksimum Gövde Basıncı : 10 - 16 bar




POMPA DİZAYN ÖZELLİKLERİ



-SP Serisi hidroforlar aşındırıcı olmayan, büyük katı parçacıklar içermeyen sıvıları basmaya uygun tasarlanmıştır.
-Çark malzemesi cam elyaf takviyeli noryldir.
-Düşey eksenli, kademe gövdeleri ayrılabilen, kapalı çarklı pompalardır.
-Çarkların dengeleme delikleri dinamik olarak dengelenmiştir ve eksenel yüklerin minimize edilmesini sağlar.
-Pompanın her iki ucunda da yüksek sıcaklığa dayanıklı ve ağır şartlarda çalışabilen silindirik makaralı rulman kullanılır.
-Pompanın basma flanşı motor tarafında yukarıda, emme flanşı aşağıdadır.
-Düşey milli yapısı sayesinde, yatay milli tasarıma göre daha az yer kaplar.
-Hidroforlar yatay veya dikey pompalı olarak imal edilirler.
-İstenilen debiye göre standart olarak tek, çift ve üç pompalı olarak imal edilebilir. İhtiyaç halinde 6 pompaya kadar set yapılabilmektedir.
-Tek pompalı hidroforlarda faz koruma ve sıralama rölesi (FKS) mevcuttur.
-Tek pompalı sistemlerde su seviye şamandırası (elektrikli flatör) mevcuttur.
-Birden fazla pompalı hidroforlarda sıra değiştirme, faz kontrolü ve sıvı seviye kontrolü standart özelliklerdir.
-Hidroforlar isteğe bağlı olarak frekans kontrollü değişken devirli olarak imal edilebilir.
-Hidroforlar otomatik ve manuel olarak iki farklı modda çalışabilirler.

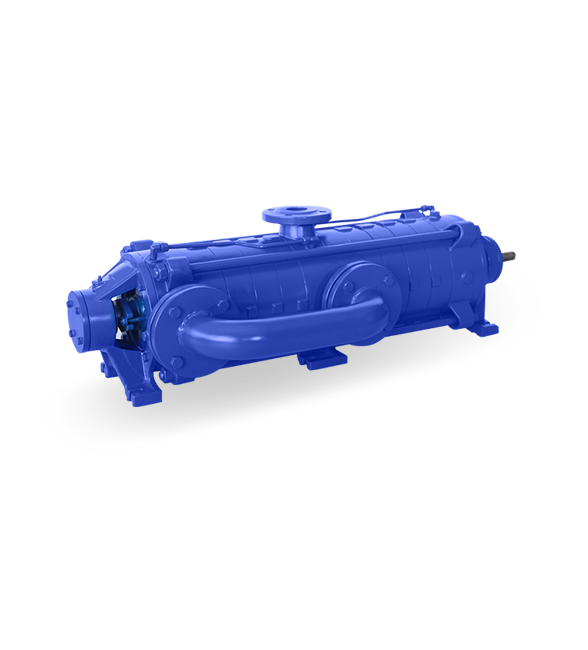

Çok Kademeli Karşıt Çarklı Pompalar



Basma Flanşı: DN 40 - DN 50

Debi: 60 m3/h

Basma Yüksekliği: 450 m

Frekans: üç-fazlı 50 Hz - 60 Hz

Akışkan Sıcaklığı: -25 ⁰C’den + 140 ⁰C’ye kadar

Maksimum Çalışma Basıncı: 30 bar (63 bar)*




POMPA DİZAYN ÖZELLİKLERİ:



-Yatay milli, parçalı gövdeli, difüzörlü, çok kademeli, kapalı çarklı santrifüj pompalar.
-DN 40’den DN 50 basma flanş çapına kadar 2 model.
-ARS-KC tipi pompalarda karşıt çark tasarımından dolayı rulman ömrü uzundur.
-Emme flanşları TS EN 1092 - 2 / PN 16’ ya, basma flanşları TS EN 1092 - 2 / PN 40’ a uygundur. (paslanmaz çelik gövde malzemeli pompalarda flanşlar TS EN 1092 - 1 standardı ilgili basınç sınıfına uygundur.)
-Standart imalatta emme flanşı kaplin tarafında ve sağ yanda, basma flanşı diğer uçta ve üsttedir (R 4/2).
-Standart imalatın dışında flanş konumları istenirse, bu istek sipariş sırasında belirtilmelidir.
-Bütün çarklar ISO 1940 sınıf 6.3’ e uygun dinamik veya statik olarak dengelenir.
-Eksenel kuvvet çark dengeleme delikleri sistemi ile dengelenmektedir.
-Dönme yönü motor tarafından bakılınca saat yönündedir.
-ARS-KC tipi pompalarda standart olarak “gres yağlı” rulman kullanılmaktadır.
